煅燒氧化鋁屬六方嚴(yán)密堆積晶體，具有晶格能大、熔點(diǎn)高、硬度大、布局嚴(yán)密、機(jī)械強(qiáng)度高、制品對(duì)酸、堿有較好的抵抗力等長(zhǎng)處。由于煅燒氧化鋁具有優(yōu)良的物理化學(xué)性質(zhì)，因此在陶瓷、磨料、耐火材料、化工等范疇有著廣泛的用途。煅燒氧化鋁的晶粒度及其散布在很大程度上影響著它的應(yīng)用性能。為了適應(yīng)不一樣職業(yè)的需求，人們經(jīng)過控制原晶粒度和雜質(zhì)含量來生產(chǎn)多種煅燒氧化鋁商品。煅燒氧化鋁是以氫氧化鋁為質(zhì)料，經(jīng)煅燒脫水和相轉(zhuǎn)化而生成的。這篇文章中將研究煅燒溫度、保溫時(shí)刻及礦化劑對(duì)煅燒氧化鋁晶粒度的影響。

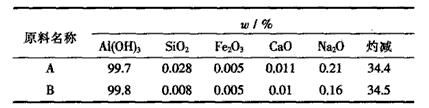

        實(shí)驗(yàn)采用2中氫氧化鋁為質(zhì)料，化學(xué)組分如下表：

        所用的硼、氟、鎂類礦化劑均為分析純?cè)噭?br/>        試驗(yàn)方法：把氫氧化鋁在低溫下進(jìn)行預(yù)脫水，選擇不一樣溫度、保濕時(shí)刻和礦物劑摻加量進(jìn)行煅燒，煅燒后的試樣采用ARL-4晶粒度測(cè)定制備條件制成樣品，用Brook Haven Instrunments Corp的BI~XDC型粒度儀測(cè)定晶粒度散布規(guī)模。d50表示煅燒氧化鋁晶粒度的中位粒徑，用d75/d25的比值表示煅燒氧化鋁晶粒度的散布情況。
        實(shí)驗(yàn)結(jié)論：（1）煅燒氧化鋁晶粒度隨煅燒溫度升高而增大，在1400℃以下主要是由小于1um的晶粒組成。在相同的溫度下，以A種氫氧化鋁為質(zhì)料所得a氧化鋁粉比B種氫氧化鋁為質(zhì)料的a氧化鋁粉具有更高的活性和更小的晶粒度。（2）保溫時(shí)刻對(duì)煅燒氧化鋁晶粒度影響不大，在1400℃以下，隨保溫時(shí)刻延長(zhǎng)，煅燒氧化鋁晶粒度略有增大；在1500℃以上基本沒有影響。（3）增加硼類礦化劑的煅燒氧化鋁晶粒度散布變窄，活性變?。慌痤?、氟類礦化劑都能推進(jìn)煅燒氧化鋁晶粒度的成長(zhǎng)，但氟類影響更明顯。

鄭州市上街達(dá)豐微粉有限公司

聯(lián)系人：岳經(jīng)理

手  機(jī)：18639570070

固  話：0371-68929385

傳  真：0371-68929385

Q  Q ：14281529

地  址：鄭州市上街區(qū)玉發(fā)大道與龍江路口

www.jusaoma.com.cn
